| محل منبع: | هفئی، استان آنهی، چین |
|---|---|
| نام تجاری: | Jingpu |
| شماره مدل: | MFP-PT1000 |
| مقدار حداقل تعداد سفارش: | پنجاه تا |
| قیمت: | USD 3.0 /pc |
| جزئیات بسته بندی: | بسته بندی استاندارد صادراتی برای دریانوردی |
| زمان تحویل: | 15-20 روز |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| وضوح نوری: | 15:1 | دمای ذخیره سازی: | -20 تا 80 درجه سانتیگراد |
|---|---|---|---|
| تحمل R: | 1٪، 2٪، 3٪، 5٪، 10٪ | نوع خروجی: | آنالوگ |
| مقدار بتا: | B25/85=1% 3435 | کلاس دقت: | 2B، B، A، 1/3BLLevel اختیاری است |
| پویشگر: | R2-3.2 (T=0.6) | تحمل B: | 0.5٪، 1٪، 2٪، 3٪ |
| کد IP: | IP64 | نمونه رایگان: | آره |
| نوع بسته بندی: | ارتفاع سطح | مطابقت با روش رو: | آره |
| نوع: | ترموکوپل سطحی | آداب: | در دسترس |
| محدوده دما: | -20-1200 درجه سانتیگراد، اختیاری است | ||
| برجسته: | حسگر سطح نصب PT1000,حسگر سطح نصب PT1000 |
||
سطح نصب PT1000 حسگر زاویه راست نوع حلقه لگ
توضیحات محصول
این محصول یک سنسور درجه حرارت PT1000 است که در سطح نصب شده است. این برای اندازه گیری و نظارت بر درجه حرارت استفاده می شود. این محصول از شرکت فناوری سنسور های Hefei Jingpu تولید شده است.
مشخصات الکتریکی
این ماده یک سنسور درجه حرارت PT1000 است که روی سطح نصب شده است
| نام محصول | کد | شرایط آزمایش | الزامات عملکرد | واحد |
| مقاومت نرخ | R0°C | 0°C±0.05°C | 1000 | Ω |
| ولتاژ مقاومت | هی-پات |
در هواي آرام AC1500V 1mA 1s |
هیچ شکستی نیست | V |
| محدوده دمای کار | OTR | در هواي آرام | -40°C تا 105°C | °C |
نقشه اندازه برای سنسور درجه حرارت PT1000
| ماده شماره | نام | مشخصات مواد | مقدار | نظرات |
| 1 | تراشه NTC | سنسور PT1000 | 1 | |
| 2 | پوسته/خانه | (فرشته سمت راست) RNB5-10 | 1 | |
| 3 | کپسول کردن | رزین اپوکسی | 1 | سیاه |
| 4 | لوله | لوله فشرده کنندهF5.0*(20±3)mm | 1 | سیاه |
| 5 | کابل | سیم عایق XLPE UL4411 24AWG 125°C | 1 |
اطلاعیه عملیات
1.1 کاربرد: اندازه گیری و کنترل دمای
1.2 از خطای اندازه گیری ناشی از گرم شدن خود هنگام عبور جریان بیش از حد اجتناب کنید
1.3 از شوک گرمایی بیش از حد اجتناب کنید، ضربه هوا گرم باید حداقل 10 میلی متر به پروب ضربه بزند در صورتی که لوله محافظت از کاهش گرما نیاز به اتصال داشته باشد
1.4 دمای ذخیره سازی: 0°C ~ 50°C، ≤ 75%RH. در یک محیط گاز خوردنی و آفتابگیری اجتناب کنید. پس از باز کردن بسته بندی، باید دوباره مهر و موم شود.
1.5 با توجه به ساختار ترمستور ntc اپوکسی که توسط کاربر نهایی نصب می شود، برای جلوگیری از فشار فشار کششی و خم شدن بیش از حد از سیم سرب.سیم سرب باید در یک نقطه خم شدن یا یک نقطه نیروی بر روی سیم سرب 6 میلی متر یا کمتر زیر سر مهر و موم کنترل شود.. تا به تراشه آسیب نزنيم و در نتيجه مقاومت در حرکت باشه و حتي مدار باز بشه مخصوصا وقتي قطعات گرم بشن

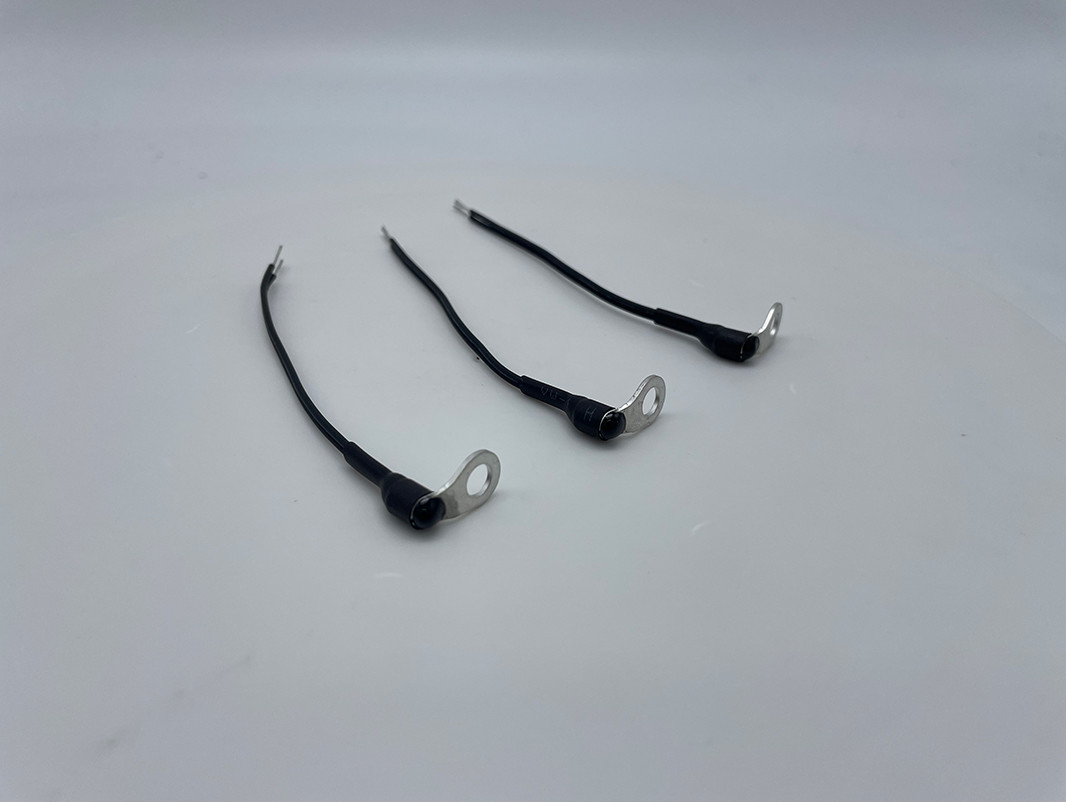

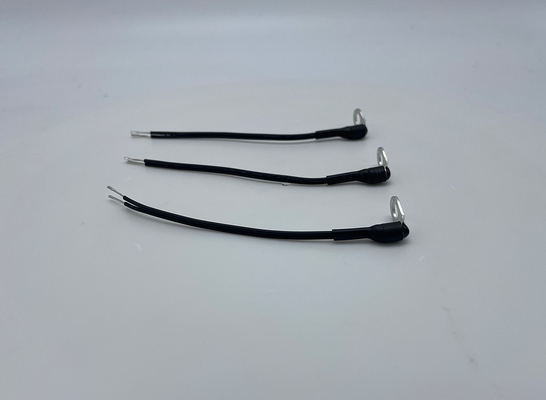

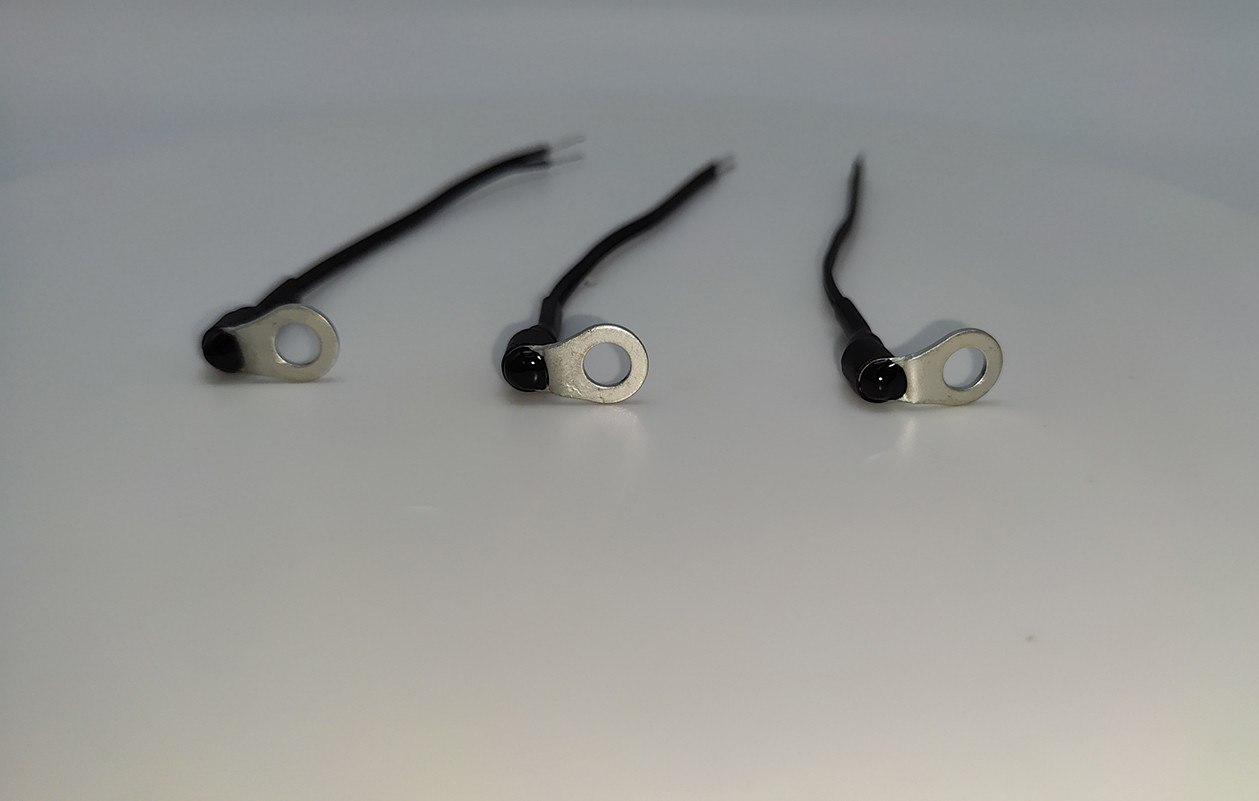

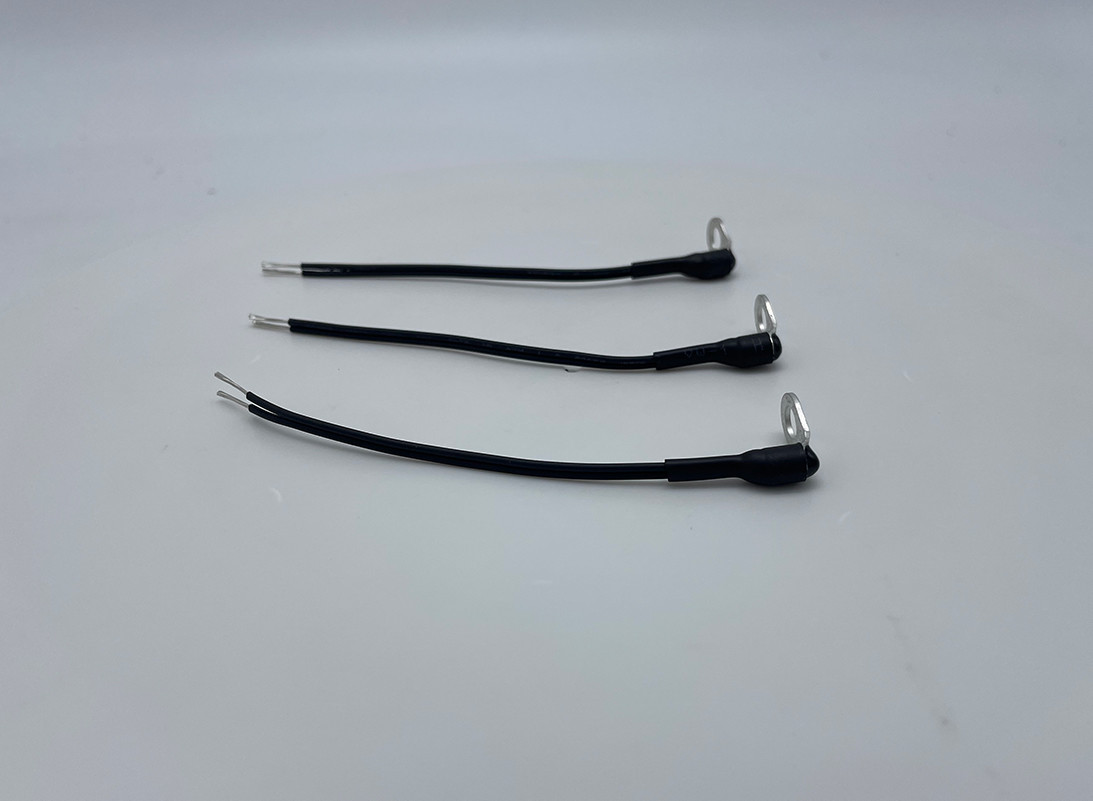

تصاویر محصول
کاربرد محصول
اندازه گیری و نظارت بر دمای
باتری خودرو
شارژر باتری
دستگاه صنعتی
لوازم خانگی
