| محل منبع: | هفی، آنهویی، چین |
|---|---|
| نام تجاری: | Jingpu Brand |
| گواهی: | CE,ROHS,ISO |
| شماره مدل: | MF5A-4 |
| مقدار حداقل تعداد سفارش: | 1000 |
| قیمت: | USD 0.1-5 /PCS |
| جزئیات بسته بندی: | بسته بندی کارتن |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 200 میلیون در سال |
| راه نصب: | درج کردن | راه حس کردن: | مقاومت |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | مواد: | سرامیک |
| اندازه گیری دی الکتریک: | درجه حرارت | کد IP: | IP64 |
| بسته حمل و نقل: | بسته بندی کارتن | ظاهر: | سفید |
| ضمانتنامه: | 2 سال | خدمات پس از فروش: | تضمین کیفیت |
| سفارشی سازی: | آره | دمای ذخیره سازی: | -10℃~40℃ |
| ارزش مقاومتی: | سفارشی | ارزش B: | سفارشی |
| حمل دریایی: | حمل و نقل، هوایی، یا اکسپرس | سیم: | عایق پی وی سی، تفلون، مینا |
| برجسته: | ترمیستور سیمی لعابی NTC,ترمیستور IP64 NTC,ترمیستور تراشه IP64 NTC |
||
دماسنج و باتری الکترونیکی ترمیستور سیم NTC مینا شده
دستورالعمل مختصر:
ترمیستور NTC سیم میناکاری شده از شرکت Hefei Jingpu Sensor Technology Co.Ltd ساخته شده است.ترمیستور سیم میناکاری شده NTC از سیم لعابی، تراشه NTC و رزین اپوکسی تشکیل شده است.محدوده مقدار مقاومت اختیاری از 0.3kΩ تا 2000kΩ و مقدار بتا از 2500K تا 4500K متغیر است.ترمیستور NTC سیم میناکاری شده برای دماسنج بالینی الکترونیکی، دستگاه پزشکی الکتریکی و اندازه گیری دما در باتری کاربرد دارد.
امکانات:
مطابق با استاندارد RoHS
طراحی مینیاتوری
زمان پاسخ حرارتی سریع
پایداری طولانی مدت عالی
طول سرب جایگزین در صورت درخواست
کاربرد:
دماسنج بالینی الکترونیکی
دستگاه پزشکی الکتریکی
اندازه گیری دما در باتری
کد شماره قطعه:
ساختار و ابعاد: (واحد: میلی متر)
| ضبطدر 25℃(kΩ) | مقدار بتا | (در هوا)Pmax(میلی وات) | δ(mW/℃) | ثابت زمانی حرارتی τ(ثانیه) | محدوده دمای عملیاتی TL-تیH(℃) | طول کل L(mm) |
| 1 | ب25/85=3435 | حدود 60 | آتقریبا.2.5 | آتقریبا.20 | -10-40 | 40-100 |
| 1.5 | ب25/50= 3850 | |||||
| 1.5 | ب25/50=3935 | |||||
| 2 | ب25/85=3550 | |||||
| 2 | ب25/85=3935 | |||||
| 2.08 | ب25/85=3580 | |||||
| 2.2 | ب25/50=3935 | |||||
| 3 | ب25/50= 3950 | |||||
| 5 | ب25/50=3470 | |||||
| 5 | ب25/50= 3950 | |||||
| 8 | ب25/100=3988 | |||||
| 10 | ب25/85=3435 | |||||
| 10 | ب25/50=3470 | |||||
| 10 | ب25/50=3935 | |||||
| 10 | ب25/50= 3950 | |||||
| 20 | ب25/50= 3950 | |||||
| 47 | ب25/50= 3950 | |||||
| 50 | ب25/50= 3950 | |||||
| 50 | ب25/50=4200 | |||||
| 100 | ب25/50=4200 | |||||
| 200 | ب25/50=4200 | |||||
| 500 | ب25/50=4450 | |||||
| 1000 | ب25/85=4600 |

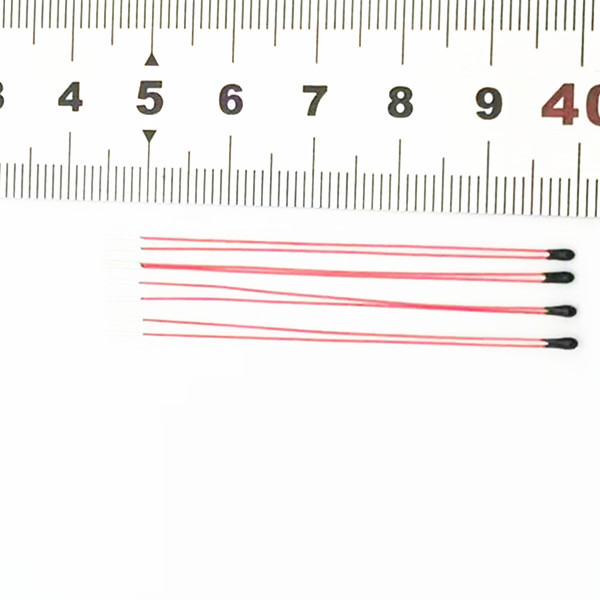

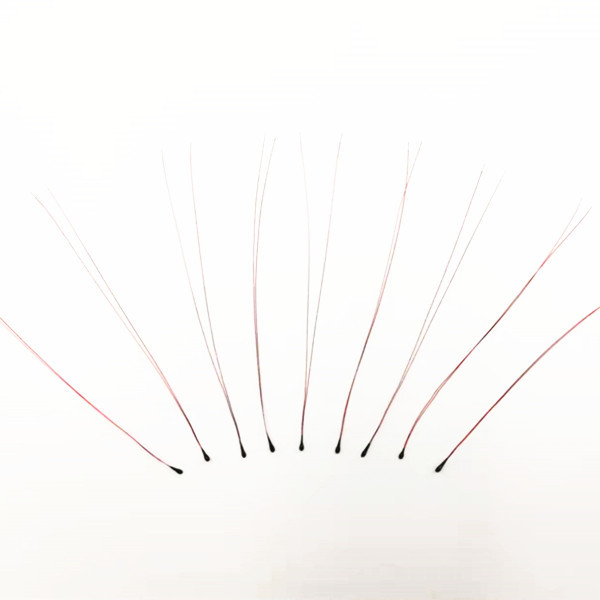

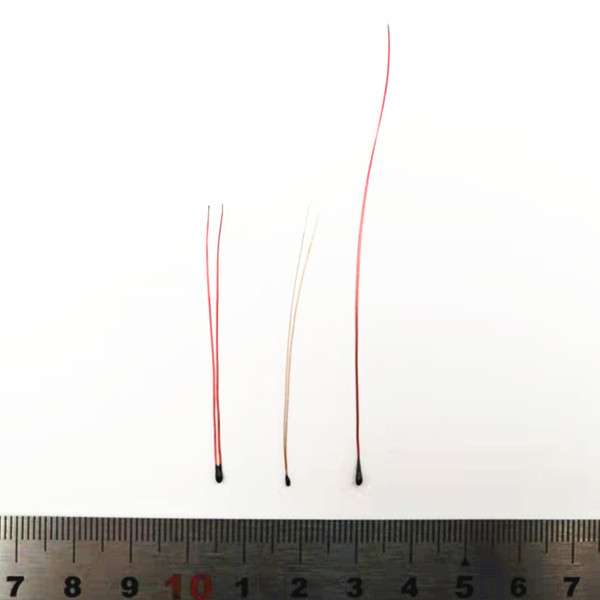

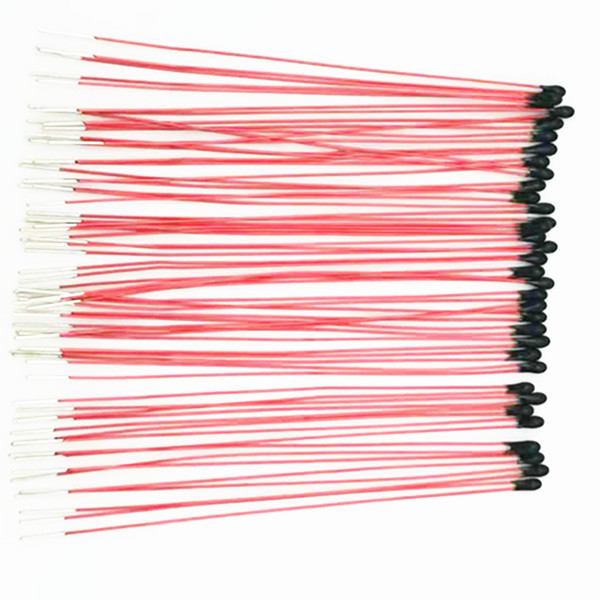

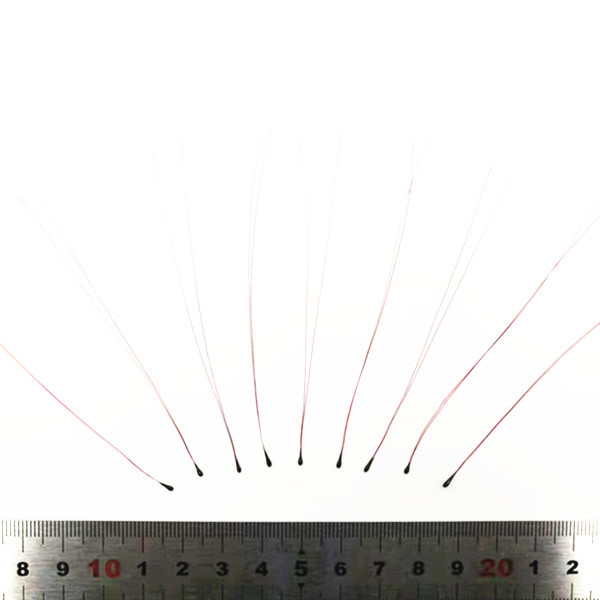

تصویر محصول:
بسته بندی استاندارد (بسته بندی داخلی): 500 عدد / پلی کیسه
اطلاعیه عملیات
1.کاربرد: اندازه گیری و کنترل دما
2.جریان عبوری از NTC در محدوده Pmax کنترل می شود تا از خطای اندازه گیری ناشی از خودگرم شدن قطعه جلوگیری شود.
3.از شوک حرارتی بیش از حد خودداری کنید، در صورت نیاز به اتصال لوله محافظ انقباض حرارتی، ضربه هوای گرم باید حداقل 30 میلی‌متر به پروب ضربه بزند.
4.دمای ذخیره سازی -10 ℃ ~ 40 ℃، ≤75% RH ； در یک گاز خورنده و محیط نور خورشید اجتناب کنید.پس از باز کردن بسته، نیاز به آب بندی مجدد دارد.
5. با توجه به ساختار ترمیستور NTC پوشش شیشه ای، هنگام نصب کاربر نهایی، برای جلوگیری از اعمال نیروی کششی بیش از حد سر اپوکسی و نیروی خمشی از سیم سرب، سیم سرب باید در یک نقطه خمشی یا یک نقطه نیرو کنترل شود. یک سیم سربی 6 میلی متر یا کمتر زیر سر آب بندی. به طوری که به تراشه آسیبی وارد نشود و در نتیجه مقاومت رانده شود و حتی مدار باز شود، به ویژه هنگامی که قطعه گرم می شود.
