| محل منبع: | آنهویی، چین |
|---|---|
| نام تجاری: | Hefei Jingpu Sensor Technology Co., Ltd |
| گواهی: | RoHS, ISO9001 |
| شماره مدل: | L |
| مقدار حداقل تعداد سفارش: | 1000 عدد |
| قیمت: | To be negotiated |
| جزئیات بسته بندی: | بسته کارتن |
| زمان تحویل: | 2-6 هفته |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
| قابلیت ارائه: | 1000K/M |
| رابط: | MOLEX PICOFLEX 903270308 | سیم: | PVC UL2651 28AWG |
|---|---|---|---|
| طول: | 5±420 میلی متر (سفارشی) | درخواست: | برد PCB |
| برجسته: | هارمنیز سیم پی وی سی 420 میلی متری,سلف سیم PCB Board,مونتاژ سیم بند با کانکتور,PCB Board Wire Harness,Wire Harness Assembly With Connector |
||

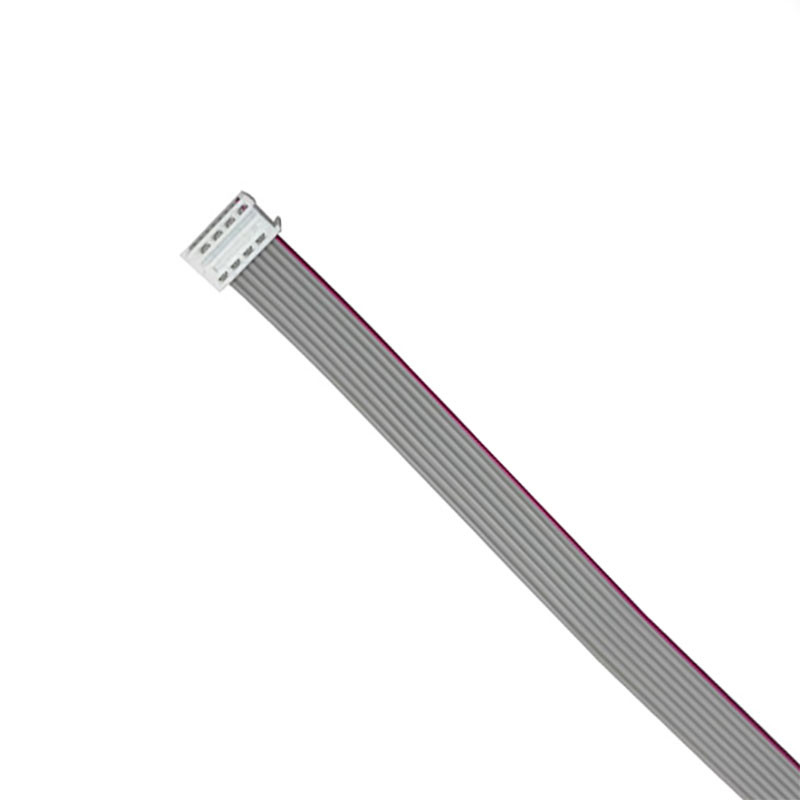

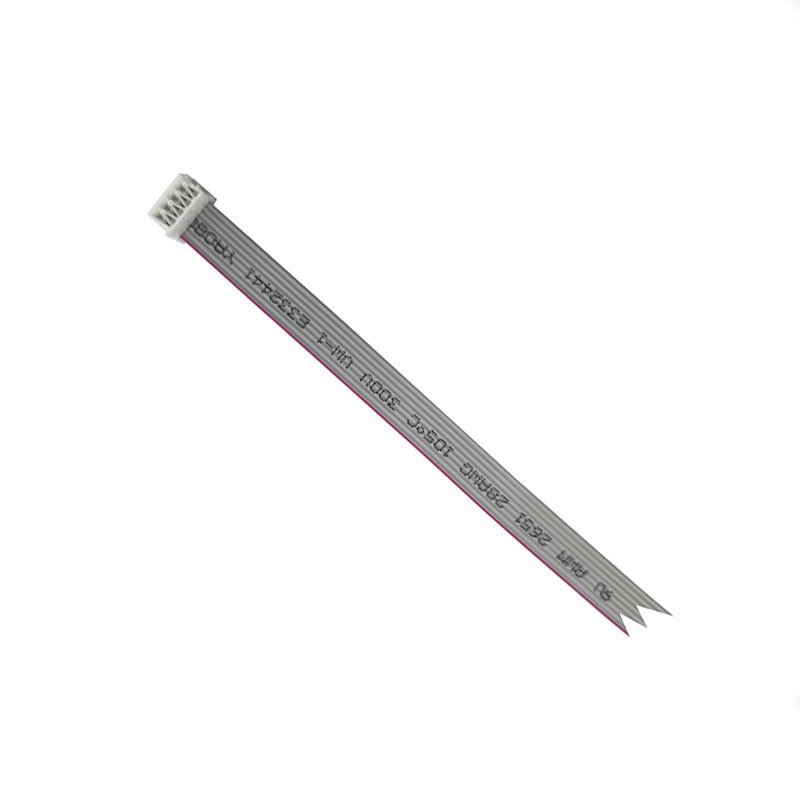

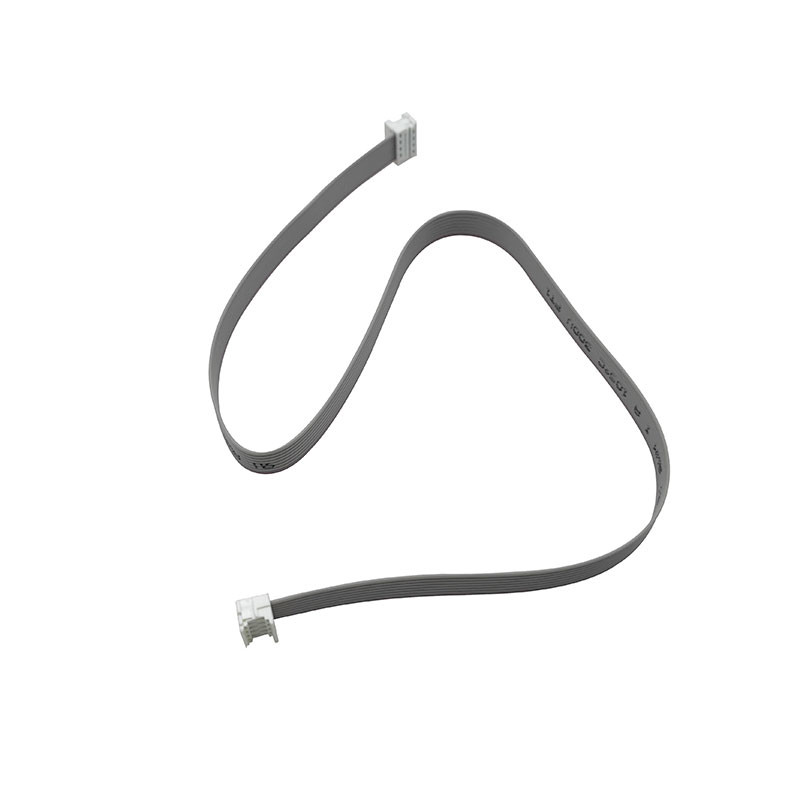

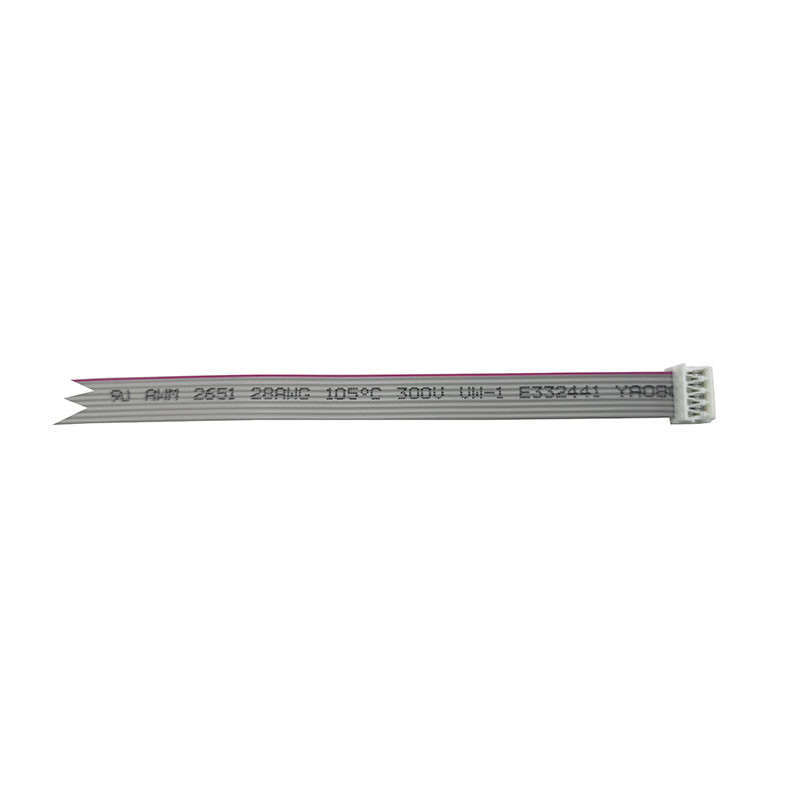

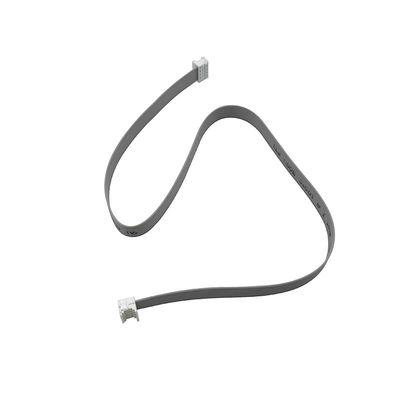

سلف سیم PCB Board
توضیحات محصول:
یک سیم کارت PCB یک جزء جدایی ناپذیر در سیستم های الکترونیکی است که اتصال سازمان یافته و کارآمد اجزای مختلف در یک صفحه مدار چاپی (PCB) را تسهیل می کند.سیم ها به عنوان وسیله ای برای انتقال قدرت عمل می کنند، سیگنال ها و داده ها بین عناصر مختلف در مجمع الکترونیکی.
اجزای کلیدی و ساختار:
سیم و کابل:
انواع مختلفی از سیم ها و کابل ها در یک سیم کارت PCB استفاده می شود، از جمله هادی های مس عایق. انتخاب این اجزای وابسته به عواملی مانند ظرفیت حمل جریان،یکپارچگی سیگنال، و ملاحظات زیست محیطی.
کانکتورها:
کانکتورها قطعات اساسی هستند که سیم را به PCB و سایر دستگاه های الکترونیکی متصل می کنند. آنها در انواع مختلفی مانند سر پین، سوکت،و کانکتورهای تخصصی بر اساس الزامات کاربرد.
عایق بندی و پوشش:
مواد عایق بندی سیم های فردی را پوشش می دهد تا از تداخل الکتریکی جلوگیری کند و یکپارچگی سیگنال را تضمین کند. علاوه بر این، یک پوشش بیرونی کل سیم را محافظت می کند،ارائه قدرت مکانیکی و محافظت در برابر تأثیرات خارجی.
نقطه پايان:
سیم بند در نقاط خاصی از PCB به پایان می رسد و به مناطق مشخصی متصل می شود که در آن اجزای یکپارچه شده اند.قطع مناسب برای حفظ پیوستگی و ثبات الکتریکی ضروری است.
کد رنگ و برچسب گذاری:
برای تسهیل شناسایی و عیب یابی سیم های داخل کمربند اغلب بر اساس عملکردشان با کد رنگی مشخص می شوند.برچسب گذاری ممکن است برای ارائه اطلاعات در مورد اتصالات و قابلیت های خاص استفاده شود..
عملکردها و مزایای آن:
انتقال سيگنال:
عملکرد اصلی یک سیم کارت PCB انتقال سیگنال ها و قدرت بین اجزای مختلف بر روی PCB است.این امر اطمینان از ارتباطات و عملکرد بی نقص در سیستم الکترونیکی را فراهم می کند..
سازماندهی و مرتب بودن:
سیم ها به سازماندهی کلی و نظافت مجموعه های الکترونیکی کمک می کنند. آنها نیاز به سیم کشی نقطه به نقطه را از بین می برند.کاهش احتمال خطاها و ساده سازی نگهداری.
کاهش تداخل الکترومغناطیسی (EMI):
سیم های مناسب طراحی شده و محافظت شده به حداقل رساندن تداخل الکترومغناطیسی کمک می کنند و سازگاری الکترومغناطیسی کلی (EMC) سیستم الکترونیکی را افزایش می دهند.
آسان ساخت و مونتاژ:
سیم های استاندارد شده فرآیند تولید را ساده تر می کنند و باعث افزایش کارایی و مقرون به صرفه می شوند.
طراحی ماژولار را تسهیل می کند:
سیم ها از رویکرد طراحی ماژولار پشتیبانی می کنند و امکان ادغام قطعات استاندارد را فراهم می کنند. این ماژولاریت انعطاف پذیری و سهولت ارتقاء یا تعمیر را افزایش می دهد.
مشخصات:
کابل: 08P PH1سیم خاکستری 27 میلی متری PVC UL2651 28AWG با لبه قرمز
کانکتور: IDT-08P PH: 1.27mm PBT+G/F سفید (MOLEX PICOFLEX 903270308)
کاربرد:صفحه PCB
نقشه:
