| Place of Origin: | Anhui, China |
|---|---|
| نام تجاری: | JINGPU SENSOR |
| گواهی: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| قیمت: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| مقاومت: | R25℃=10KΩ±1% | مقدار بتا: | B25/85=3435K±1% |
|---|---|---|---|
| پویشگر: | فیلم پلی آمید (3.9±0.2) * (1±20) میلی متر | سیم: | تفلون UL1332 26AWG |
| طول: | (5±100)-(1±3)Sn | ||
| برجسته: | ترمیستور پلی آمید فیلم نازک,ترمیستور NTC پلی آمید فیلم,ترمیستور NTC فلمی نازک دقیق,Polyimide Film NTC Thermistor,Precision Thin Film NTC Thermistor |
||
R25=10KΩ±1% B25/85=3435K±1% ترمیستور NTC پلی آمید
توضیحات محصول:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsاین ترمیستور با دقت و قابلیت اطمینان طراحی شده است و عملکرد بسیار خوبی را برای برنامه های مختلف نظارت و کنترل درجه حرارت ارائه می دهد.
مشخصات "R25=10KΩ±1%" نشان می دهد که در دمای مرجع (معمولاً 25°C یا 77°F) ، مقاومت ترمیستور حدود 10 کیلو آمر (10،000 اوم) با تحمل ±1٪ است.این به این معنی است که مقاومت واقعی ترمیستور در 25 °C می تواند بیش از 1٪ از مقدار نامی 10KΩ منحرف شود.
پارامتر "B25/85=3435K±1%" حساسیت ترمیستور را نسبت به تغییرات دمایی در یک محدوده خاص مشخص می کند. مقدار "B" (B25/85) 3435K است،که نشان می دهد که مقاومت ترمیستور در 25 درجه سانتیگراد به عنوان نقطه مرجع استفاده می شود.، و مقاومت با فاکتور 3435 تغییر می کند زیرا دمای در محدوده گسترده ای از -25 °C تا 85 °C متفاوت است.تحمل ± 1٪ به این معنی است که ارزش واقعی B ترمیستور می تواند بیش از 1٪ از مقدار مشخص شده 3435K منحرف شود.
ترمیستور در یک فیلم پلی آمید گنجانده شده است که حفاظت و عایق الکتریکی را فراهم می کند.مواد فیلم پلی آمید برای کاربردهایی که نیاز به تحمل درجه حرارت بالا و ثبات حرارتی عالی دارند مناسب است.
به دلیل مقاومت دقیق و ویژگی های حساسیت آن، این ترمستور NTC فیلم پلی آمید به طور گسترده ای در سیستم های اندازه گیری و کنترل دمای مورد استفاده قرار می گیرد.معمولا در صنایع مختلف استفاده می شود.، از جمله خودرو، هوافضا، پزشکی و الکترونیک مصرفی.
با اندازه کوچک و زمان پاسخ سریع، این ترمیستور برای کاربردهایی که فضای محدود است مناسب است و نظارت بر دمای زمان واقعی بسیار مهم است.این به مهندسان و طراحان یک راه حل قابل اعتماد و کارآمد برای اندازه گیری دقیق دمای و کنترل در طیف گسترده ای از محیط های چالش برانگیز ارائه می دهد.
به طور خلاصه، ترمستور R25=10KΩ±1% B25/85=3435K±1% پلی آمید فیلم NTC یک دستگاه سنجش دمای با عملکرد بالا است که دقت، ثبات و انعطاف پذیری را ترکیب می کند.دقت عالی و قابلیت اطمینان آن را به یک جزء ضروری در برنامه های کاربردی الکترونیکی و صنعتی بی شماری تبدیل می کند، تضمین مدیریت دمای بهینه و عملکرد سیستم.
خواص:
R25°C=10KΩ±1%
B25/85=3435K±1%
کاوشگر: فیلم پلی آمید (3.9±0.2) * ((20±1) mm
سیم: سیم تفلون UL1332 26AWG 7/0.16 OD1.15 200°C
مشخصات فنی:
| اندازه ی سُند | L | L1 | L2 | H | d1 | d2 | d3 |
| 3.6*25 میلی متر | 25±1 | 20±1 | 8±1 | 3.6±0.2 | 0.15 | حداکثر 0.6 | 0.5 |
| 3.6*50mm | 50±1 | 45±1 | 33±1 | 3.6±0.2 | |||
| 4.5*25 میلی متر | 25±1 | 20±1 | 8±1 | 4.5±0.2 | |||
| 4.5*50 میلی متر | 50±1 | 45±1 | 33±1 | 4.5±0.2 | |||
| 3.9*25 میلی متر | 25±1 | 20±1 | 8±1 | 3.9±0.2 |
| مشخصات محصول | Rec. در 25°C ((KΩ) | مقدار بتا | (در هوا) Pmax ((mW) |
δ (mW/°C) |
ثابت زمان حرارتی τ ((sec) | محدوده دمای عملیاتی TL-TH ((°C) | طول کل L ((mm) |
| A6A103□3435B□□□□ | 10 | B25/85=3435 | تقريباً3.5 | تقريباً0.7 | مکس5.0 | -40 تا 100 | 25 تا 50 |
| A6A103□3977B□□□□ | 10 | B25/85=3977 | 25 تا 50 | ||||
| A6B203□3972B□□□□ | 20 | B25/85=3972 | 25 تا 50 | ||||
| A6B104□3435B□□□□ | 100 | B25/50=3950 | 25 تا 50 |
کاربرد:
این محصول برای نظارت بر دمای غلات استفاده می شود.
سنسور دمای غله

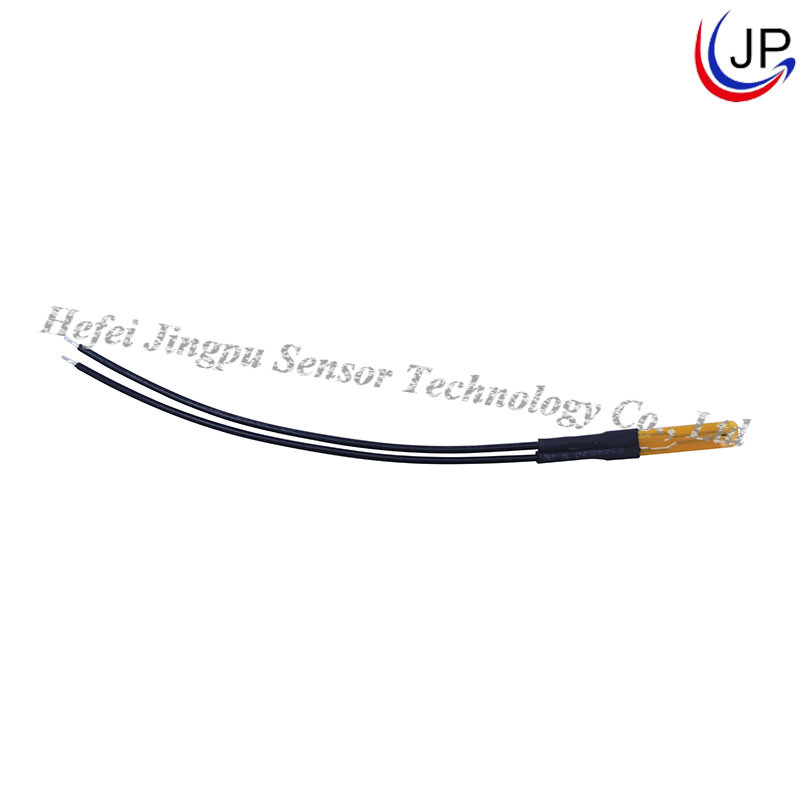

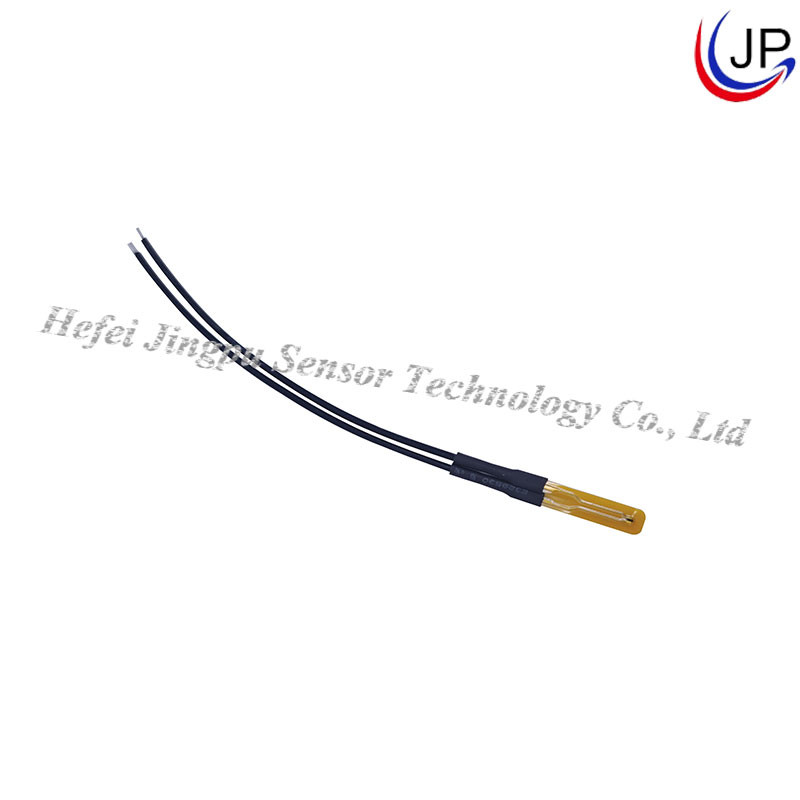

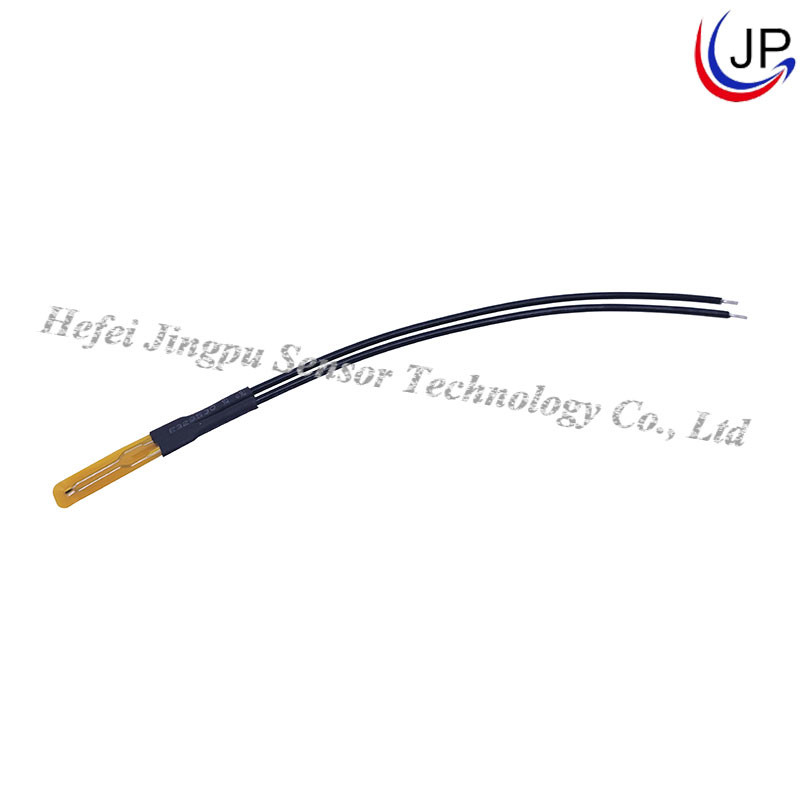

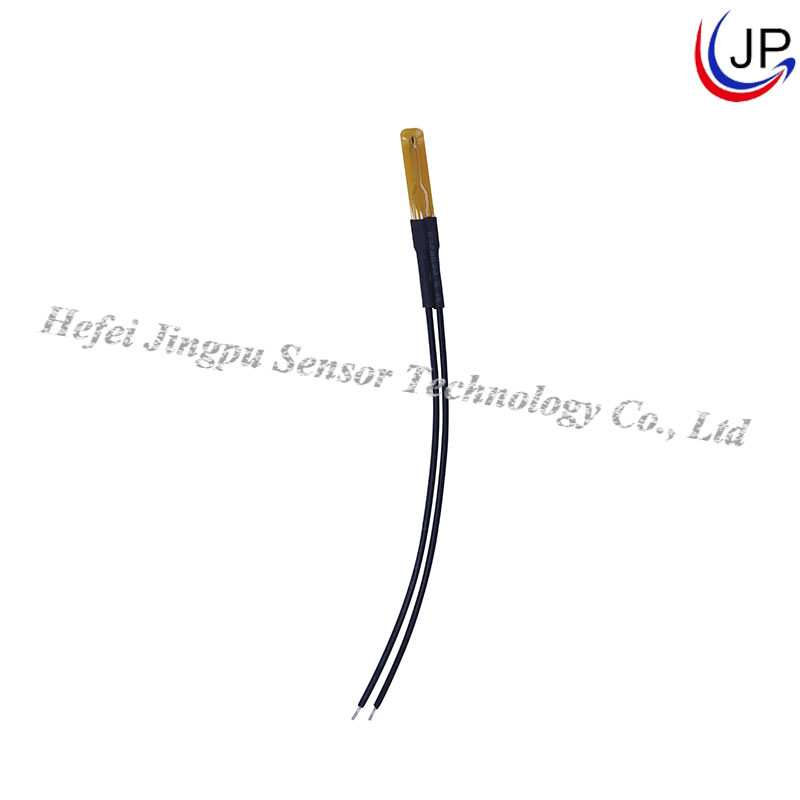

تصویر محصول:
