| محل منبع: | آنهویی، چین |
|---|---|
| نام تجاری: | JP SENSOR |
| گواهی: | ISO9001 |
| شماره مدل: | MF5A-1 |
| مقدار حداقل تعداد سفارش: | 5000 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی کارتن |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 200 میلیون در سال |
| مقاومت: | 0.3KΩ ~ 2000KΩ | مقدار بتا: | 2500 هزار تا 4500 هزار تومان |
|---|---|---|---|
| R25: | 10KΩ±5٪ | B25/85: | 3435k±2٪ |
| محدوده دمای عملیاتی: | -40℃~125℃ | OEM/ODM: | در دسترس |
| کاربرد: | برای پهپاد (وسیله هوایی بدون سرنشین) | حمل دریایی: | حمل و نقل هوایی، حمل و نقل دریایی، اکسپرس |
| برجسته: | ترمیستور اپوکسی B25/85,ترمیستور اپوکسی R25,سنسور حرارتی 10K ntc |
||

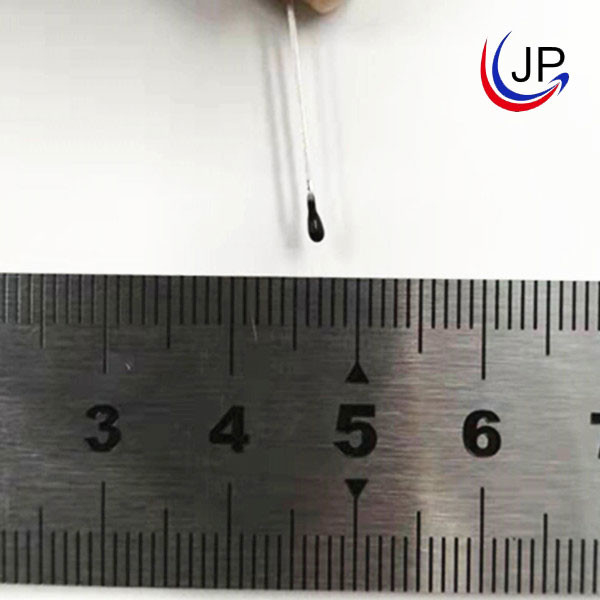

R25 10K B25/85 3435k NTC اپوکسی ترمیستور برای پهپاد
معرفی مختصر:
ترمیستور سری NTC با پوشش اپوکسی MF5A-1 (برای هواپیماهای بدون سرنشین پهپاد) از شرکت فناوری حسگر Hefei Jingpu تولید شده است. این ترمیستور از سیم فولادی با روکش مسی، تراشه NTC لحیم شده و رزین اپوکسی تشکیل شده است.ویژگی سنسور: ساده، کاربردی، دقت بالا.محدوده مقدار مقاومت اختیاری از 0.3kΩ تا 2000kΩ و مقدار بتا از 2500K تا 4500K متغیر است.این ترمیستورهای NTC با پوشش اپوکسی به طور گسترده برای لوازم خانگی، خودرو، تجهیزات پزشکی، ابزار برقی و غیره استفاده می شود.
امکانات:
• مطابق با استاندارد RoHS
•R25=10KΩ±5%,B25/85=3435k±2%
محدوده دمای عملیاتی: -40℃~125℃
•ضخامت نازک
کاربرد:
• برای پهپاد (وسیله هوایی بدون سرنشین)

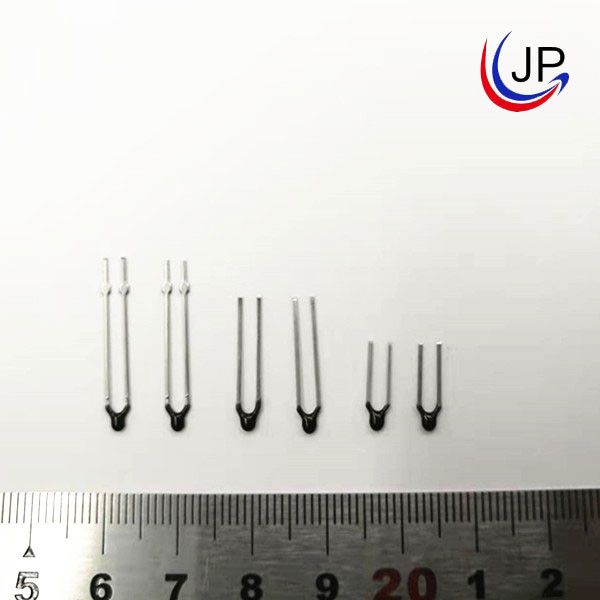

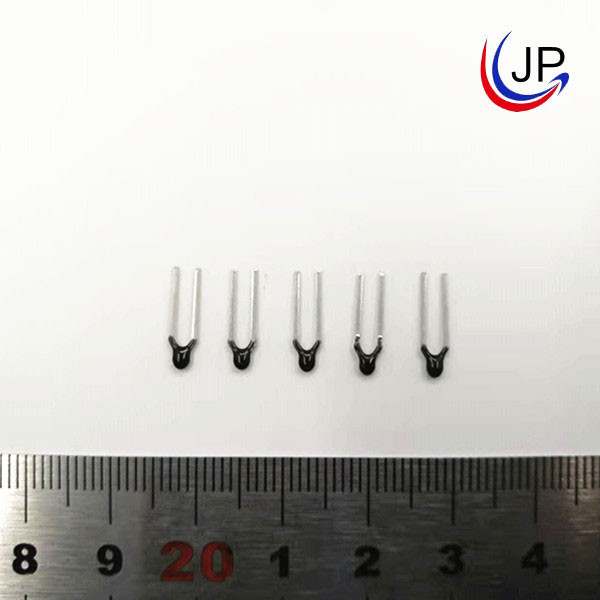

ساختار و ابعاد:(واحد:میلی متر)
| 1 | تراشه | تراشه NTC | 1 | / |
| 2 | کپسوله سازی | رزین اپوکسی | 1 | / |
| 3 | کابل | Fe/Sn | 2 | / |
بسته بندی استاندارد (بسته بندی داخلی): 500 عدد / پلی کیسه
مشخصات برق:
| ضبطدر 25℃(kΩ)+A2:G25+A2:G25 | مقدار بتا |
(در هوا) TPmax (mW) |
δ(mW/℃) | ثابت زمانی حرارتی τ(ثانیه) | محدوده دمای عملیاتی TL-TH (℃) | طول کل L(mm) |
| 1 | B25/85=3435 | حدود 60 | حداکثر 3.0 | حداکثر 20 | -40℃~125℃ | 8 تا 100 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
اطلاعیه عملیات:
1. کاربرد: اندازه گیری و کنترل دما
2. جریان عبوری از NTC در محدوده Pmax کنترل می شود تا از خطای اندازه گیری ناشی از خودگرم شدن قطعه جلوگیری شود.
3. از شوک حرارتی بیش از حد خودداری کنید، در صورت نیاز به اتصال لوله محافظ حرارتی، ضربه هوای گرم باید حداقل 30 میلی متر به پروب بتابد.
4. دمای ذخیره سازی -10 ℃ ~ 40 ℃، ≤ 75% RH ； اجتناب از گاز خورنده و محیط نور خورشید.پس از باز کردن بسته، نیاز به آب بندی مجدد دارد.
5. با توجه به ساختار ترمیستور NTC پوشش شیشه ای، هنگامی که کاربر نهایی نصب می شود، برای جلوگیری از قرار گرفتن سر اپوکسی در معرض نیروی کششی بیش از حد و نیروی خمشی از سیم سرب، سیم سرب باید در حالت خمشی کنترل شود. نقطه یا نقطه نیرو روی سیم سربی 6 میلی متر یا کمتر زیر سر آب بندی.به طوری که به تراشه آسیبی نرسد، و در نتیجه مقاومت رانش و حتی مدار باز شود، به ویژه هنگامی که قطعه گرم می شود.
