| محل منبع: | هفی، آنهویی، چین |
|---|---|
| نام تجاری: | Jingpu Brand |
| گواهی: | CE,ROHS,ISO |
| شماره مدل: | MF5A-1 |
| مقدار حداقل تعداد سفارش: | 1000 |
| قیمت: | USD 0.1-5 /PCS |
| جزئیات بسته بندی: | بسته بندی کارتن |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 200 میلیون در سال |
| راه نصب: | درج کردن | راه حس کردن: | مقاومت |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | مواد: | سرامیک |
| اندازه گیری دی الکتریک: | درجه حرارت | کد IP: | IP64 |
| بسته حمل و نقل: | بسته بندی کارتن | ظاهر: | مشکی |
| ضمانتنامه: | 2 سال | خدمات پس از فروش: | تضمین کیفیت |
| سفارشی سازی: | آره | دمای عملیاتی: | -40℃~125℃ |
| ارزش مقاومتی: | سفارشی | ارزش B: | سفارشی |
| حمل دریایی: | حمل و نقل، هوایی، یا اکسپرس | سیم: | عایق پی وی سی، تفلون، مینا |
| برجسته کردن: | پهپاد Ntc Thermistor 10k,بدون سرنشین Aerial Vehicle Ntc Thermistor 10k,Ntc Thermistor 3435k |
||
ترمیستور Ntc برای وسایل نقلیه هوایی بدون سرنشین یا پهپاد 10k 3435k
یک یادداشت کوتاه:

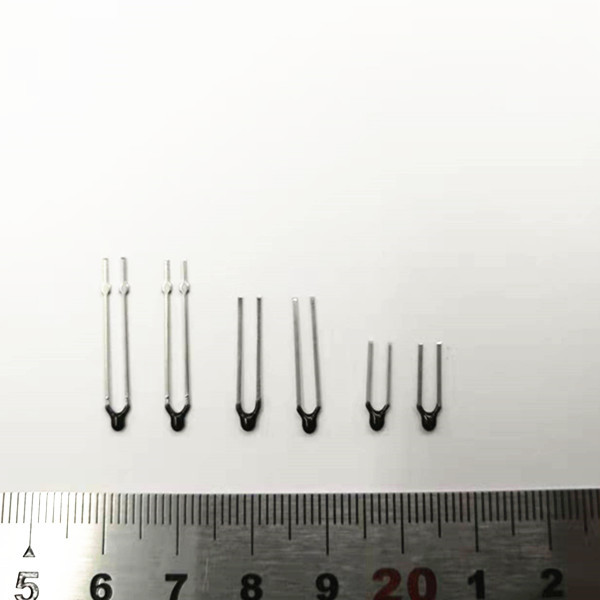

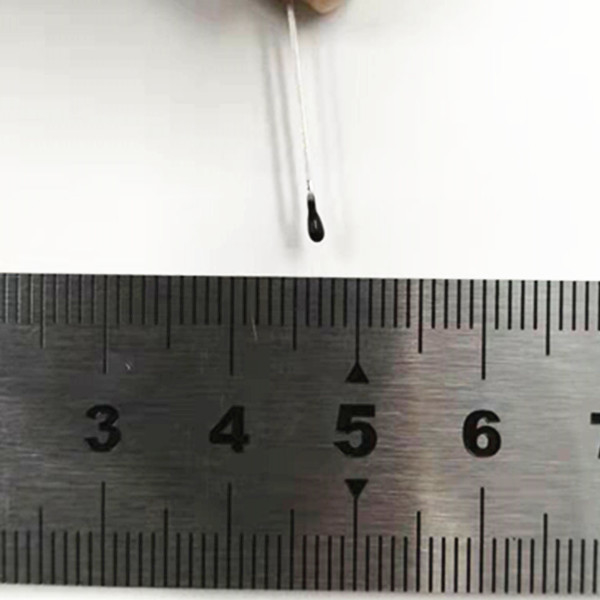

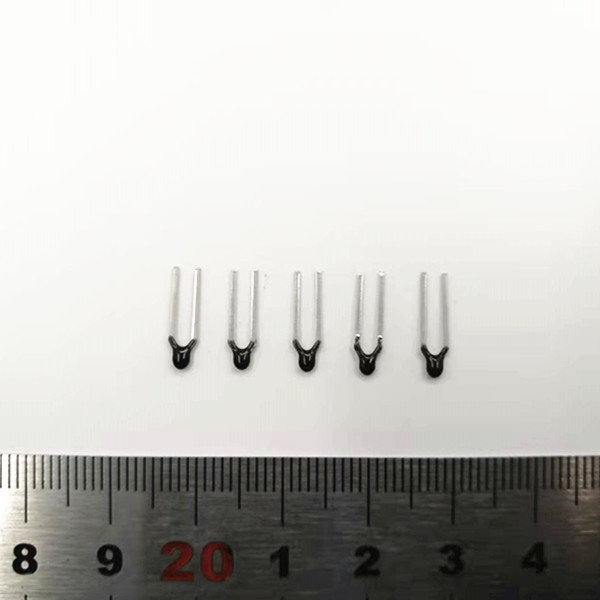

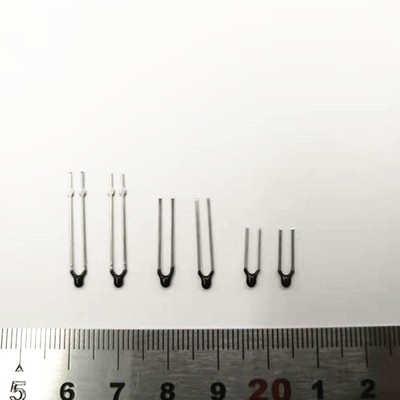

ترمیستور NTC با پوشش اپوکسی سری MF5A-1 (برای پهپادها) توسط شرکت Hefei Jingpu Sensor Technology Co., LTD تولید می شود.این شامل سیم های فولادی با روکش مس، تراشه NTC جوش داده شده و رزین اپوکسی است.ویژگی های سنسور: ساده، کاربردی، دقت بالا.محدوده مقاومت اختیاری از 0.3 kω تا 2000 kω و بتا از 2500K تا 4500K متغیر است.این ترمیستورهای NTC با پوشش اپوکسی به طور گسترده در لوازم خانگی، اتومبیل، تجهیزات پزشکی، ابزار برقی و غیره استفاده می شود.
امکانات:
• مطابق با استاندارد ROHS
•R25=10KΩ±5%,B25/85=3435k±2%
• محدوده دمای عملیاتی: -40℃~125℃
•لاغر
کاربرد:
• برای پهپاد (وسیله هوایی بدون سرنشین)
ساختار و ابعاد: (واحد: میلی متر)
| اندازه پروب | L | L1 | D | اچ | d1 |
| 2.6*17.5میلی متر | 1±17.5 | 3±1 | مaxφ3.0 | 2.5 | 10 |
| 2.6*19میلی متر | 19± 1 | 3±1 | |||
| 2.6*23میلی متر | 23± 1 | 3±1 | |||
| 2.6*26میلی متر | 25± 1 | 3±1 |
پارامتر مرجع:
| مشخصات محصول | ضبطدر تی℃(KΩ) | مقدار بتا | (در هوا) Pmax(میلی وات) |
δ (mW/℃) |
ثابت زمانی حرارتی τ(ثانیه) | محدوده دمای عملیاتی TL-TH(℃) | طول کل L(mm) |
| A1B212□4200A□□□□L19 | R62=20.92 | ب25/85=4200 | حدود 3.5 | حدود 0.7 | حداکثر 5.0 | -40 ~ 125 | 19 |
| A1A104□4132B□□□□L17 | 100 | ب25/85=4132 | 17 | ||||
| A1C104□4132B□□□□L23 | 100 | ب25/85=4132 | 23 | ||||
| A1B332□3970F□□□□L25 | آر100=3.3 | ب25/50=3970 | 26 | ||||
نقاشی محصول:
بسته بندی استاندارد (بسته بندی داخلی): 500 عدد / پلی کیسه
اطلاعیه عملیات
1.کاربرد: اندازه گیری و کنترل دما
2.جریان عبوری از NTC در محدوده Pmax کنترل می شود تا از خطای اندازه گیری ناشی از خودگرم شدن قطعه جلوگیری شود.
3.از شوک حرارتی بیش از حد خودداری کنید، در صورت نیاز به اتصال لوله محافظ انقباض حرارتی، ضربه هوای گرم باید حداقل 30 میلی‌متر به پروب ضربه بزند.
4.دمای ذخیره سازی -10 ℃ ~ 40 ℃، ≤75% RH ； در یک گاز خورنده و محیط نور خورشید اجتناب کنید.پس از باز کردن بسته، نیاز به آب بندی مجدد دارد.
5. با توجه به ساختار ترمیستور NTC پوشش شیشه ای، هنگام نصب کاربر نهایی، برای جلوگیری از اعمال نیروی کششی بیش از حد سر اپوکسی و نیروی خمشی از سیم سرب، سیم سرب باید در یک نقطه خمشی یا یک نقطه نیرو کنترل شود. یک سیم سربی 6 میلی متر یا کمتر زیر سر آب بندی. به طوری که به تراشه آسیبی وارد نشود و در نتیجه مقاومت رانده شود و حتی مدار باز شود، به خصوص هنگامی که قطعه گرم می شود.
