| محل منبع: | هفی، آنهویی، چین |
|---|---|
| نام تجاری: | Jingpu Brand |
| گواهی: | CE,ROHS,ISO9001,ISO13485,UL |
| شماره مدل: | MFP |
| مقدار حداقل تعداد سفارش: | 1000 |
| قیمت: | USD 0.1-5 /PCS |
| جزئیات بسته بندی: | بسته بندی کارتن |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 200 میلیون در سال |
| راه نصب: | درج کردن | راه حس کردن: | مقاومت |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | مواد: | سرامیک |
| اندازه گیری دی الکتریک: | درجه حرارت | کد IP: | IP64 |
| بسته حمل و نقل: | بسته بندی کارتن | ظاهر: | مشکی |
| ضمانتنامه: | 2 سال | خدمات پس از فروش: | تضمین کیفیت |
| تراشه: | ترمیستور NTC | سفارشی سازی: | آره |
| دمای عملیاتی: | -40 ~ 150 ℃ | ارزش مقاومتی: | سفارشی |
| ارزش B: | سفارشی | حمل دریایی: | حمل و نقل، هوایی، یا اکسپرس |
| سیم: | عایق پی وی سی، تفلون، مینا | نمونه مجانی: | آره |
| برجسته کردن: | سنسور دمای باتری Ev,سنسور دمای NTC مشکی |
||
سنسور دمای باتری Ev برای پوشش باتری و توزیع برق
دستورالعمل مختصر:
مورد سنسور دمای باتری EV است.برای اندازه گیری دمای سطح مناسب است.کاربرد معمولی شامل سیستم کنترل باتری در ماشین EV است.سنسور دمای باتری EV متشکل از یک ترمیستور تراشه NTC است که در برچسب چشمی (حلقه حلقه)، با سیم انعطاف پذیر عایق بندی شده (سیم عایق XLPE UL4411 125 ℃ و UL4413 150 ℃) و پایانه ها نصب شده است.یک مقدار مقاومت استاندارد و مقدار بتا: R25℃= 10kΩ و B25/85=3435k.
امکانات:
مطابق با استاندارد ROHS
محدوده دمای عملیاتی: -40℃~125℃ (UL4411 22AWG)
محدوده دمای عملیاتی: -40℃~150℃ (UL4413 22AWG)
ثبات خوب و بلند مدت
عنصر حسگر به صورت الکتریکی از برچسب جدا شده است
چشمک هایی متناسب با اندازه های پیچ M3، M4/M5
کاربرد:
میله های اتوبوس EV/HEV
پوشش باتری
توزیع قدرت
ساختار و ابعاد:
پارامترهای دقیق:
| ضبطدر 25 ℃ (kΩ) | مقدار بتا | (در هوا) Pmax (mW) | δ(mW/℃) | ثابت زمانی حرارتی τ(ثانیه) | محدوده دمای عملیاتی TL-TH (℃) | طول کل L(mm) |
| 1 | B25/85=3435 | حدود 60 | / | / | -40 ~ 150 ℃ | 500 تا 2000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

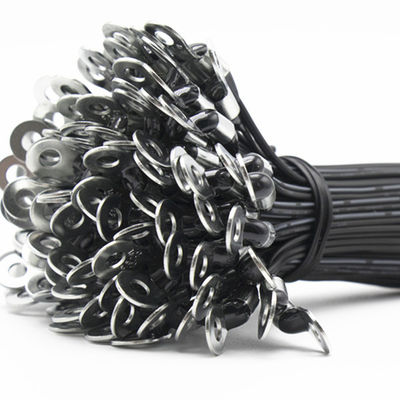

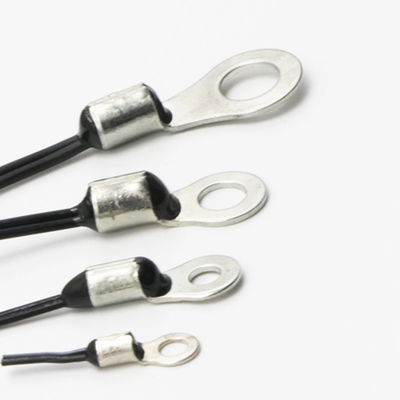

تصویر محصول:
است
بسته بندی استاندارد (بسته بندی داخلی): 1 عدد ~ 100 عدد / پلی کیسه
اطلاعیه عملیات
1.کاربرد: اندازه گیری و کنترل دما
2.جریان عبوری از NTC در محدوده Pmax کنترل می شود تا از خطای اندازه گیری ناشی از خودگرم شدن قطعه جلوگیری شود.
3.از شوک حرارتی بیش از حد خودداری کنید، در صورت نیاز به اتصال لوله محافظ انقباض حرارتی، ضربه هوای گرم باید حداقل 30 میلی‌متر به پروب ضربه بزند.
4.دمای ذخیره سازی -10 ℃ ~ 40 ℃، ≤75% RH ； در یک گاز خورنده و محیط نور خورشید اجتناب کنید.پس از باز کردن بسته، نیاز به آب بندی مجدد دارد.
5. با توجه به ساختار ترمیستور NTC پوشش شیشه ای، هنگام نصب کاربر نهایی، برای جلوگیری از اعمال نیروی کششی بیش از حد سر اپوکسی و نیروی خمشی از سیم سرب، سیم سرب باید در یک نقطه خمشی یا یک نقطه نیرو کنترل شود. یک سیم سربی 6 میلی متر یا کمتر زیر سر آب بندی. به طوری که به تراشه آسیبی وارد نشود و در نتیجه مقاومت رانده شود و حتی مدار باز شود، به ویژه هنگامی که قطعه گرم می شود.
